酒仙桥数据中心项目——还未实施就已“完成”！（二）

2017-05-12 作者：丁超

随着时间的推移，酒仙桥数据中心项目的施工图设计工作逐步接近尾声，BIM模型的引入使整个设计的精度及效率得以大幅度提升，现以暖通专业为例，我们利用BIM模型制作空调水施工图剖面：

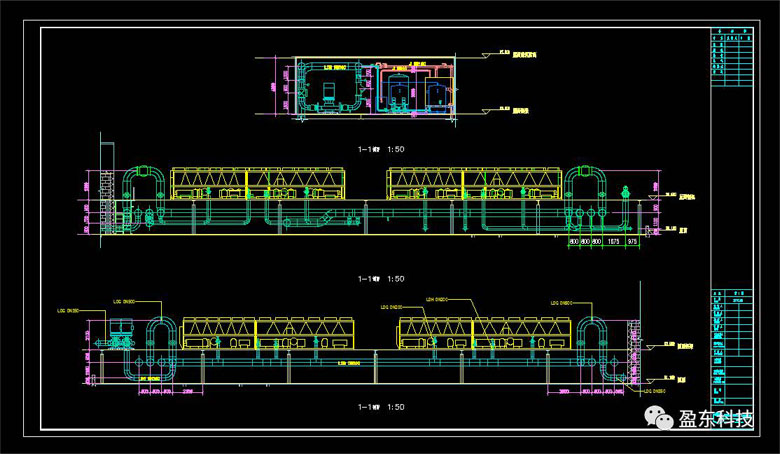

酒仙桥项目泵房及屋顶剖面图

传统剖面图绘制需要对照平面图管线路由，还要参照每根管道设定的标高，更要考虑是否实践可行，无疑对整个绘制过程增加很多难度。而利用BIM模型生成剖面仅仅需要一个精细建模的过程，也就是说有了模型就有了剖面，剩下的工作就只是简单的标注了。

可以说利用BIM生成的剖面，对施工效率已经有大幅度提升，但是我们并非满足于现状，再精细的剖面也很难将系统的各个位置表达清晰，这时就需要以一个更加直观的方式来加以表达，BIM模型为我们提供了这个平台，下图是酒仙桥数据中心屋顶模型轴侧图：

酒仙桥项目屋顶轴测图

说到BIM，当然不仅仅是为了它美观和大气的外表，真正的实用性才是它的精髓。目前该项目BIM管线综合模型的搭建还在火热进行当中，该过程同样在设备模型中完成，以建筑及结构模型为参照，将所有设备连成系统。现暖通专业的管道模型已基本完成，陆续会开展电气及给排水等专业的模型搭建工作。

——后续成果敬请期待
